首页 > 产品中心 > 扭矩传感器

product name: 628A 3kg~100kg
产品名称: WTQ-22系列静态扭矩传感器
量程范围(kg) 0~100,200,300,500,1000Nm
功能特点:
应用范围:
产品详情
  • 特性与应用

    一端为法兰盘连接。特性与应用

    · 电阻应变为敏感元件和集成电路构成的一体产

    品,精度高,性能稳定可靠,测量范围广。

    · 大量程扭矩测量,安装使用方便。
    · 静态扭矩测量。一端为键(或内四方键)连接,


  • 技术参数

  • 测量范围 0100,200,300,500,1000Nm

  • 输出灵敏度:1.02.0 mV/V

  • 综合精度:±0.1; ±0.3; ±0.5%F.S(线性+重复性+滞后)

  • 工作温度:-35+80

  • 温度补偿范围:20+60

  • 零点温度影响:±0.1%F.S/10

  • 激励电压:12 VDC

  • 响应频率:100μS

  • 绝缘电阻:2000 MΩ/100VDC

  • 输入电阻:700±10/350±10Ω

  • 输出电阻:700±5/350±5Ω

  • 零点输出:0±1%F.S

  • 安全过120%F.S

  • 材质:合金钢

  • 电气连接方式:  输入(电源+):1-红  输出信号+2-

  • 输出信号-   3-     输入(电源-):4-绿

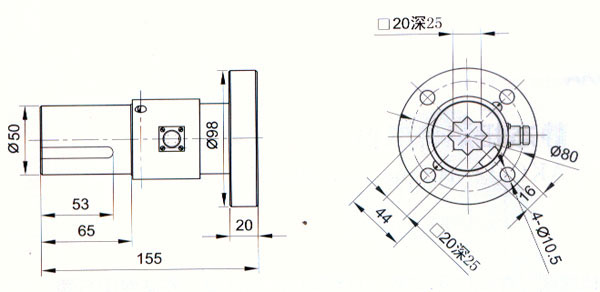

  • 外形尺寸
