特性与应用

· 电阻应变为敏感元件和集成电路构成的一体产

品，精度高，性能稳定可靠，测量范围广。

· 静态扭矩测量，两端均为键连接，安装使用方便。

· 扭矩传感器采用德国技术和生产设备及先进的检

测设备。

技术参数

量程 ：0～0.5,1,2,5,10,20,50,100 Nm

输出灵敏度：1.0～2.0 mV/V

综合精度：±0.1; ±0.3; ±0.5%F.S(线性+重复性+滞后)

工作温度：-35～+80℃

温度补偿范围：20～+60℃

零点温度影响：±0.1%F.S/10 ℃

激励电压：12 VDC

响应频率：100μS

绝缘电阻：2000 MΩ/100VDC

输入电阻：700±10/350±10Ω

输出电阻：700±5/350±5Ω

零点输出：0～±1%F.S

安全过载：120%F.S

材质：合金钢

电气连接方式：　　输入（电源+）：1-红　　输出信号+：2-黄

  输出信号- ：  3-白              输入（电源-）：4-绿

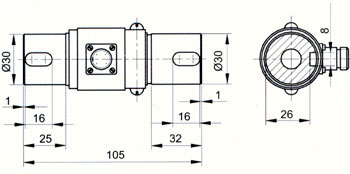

外形尺寸
